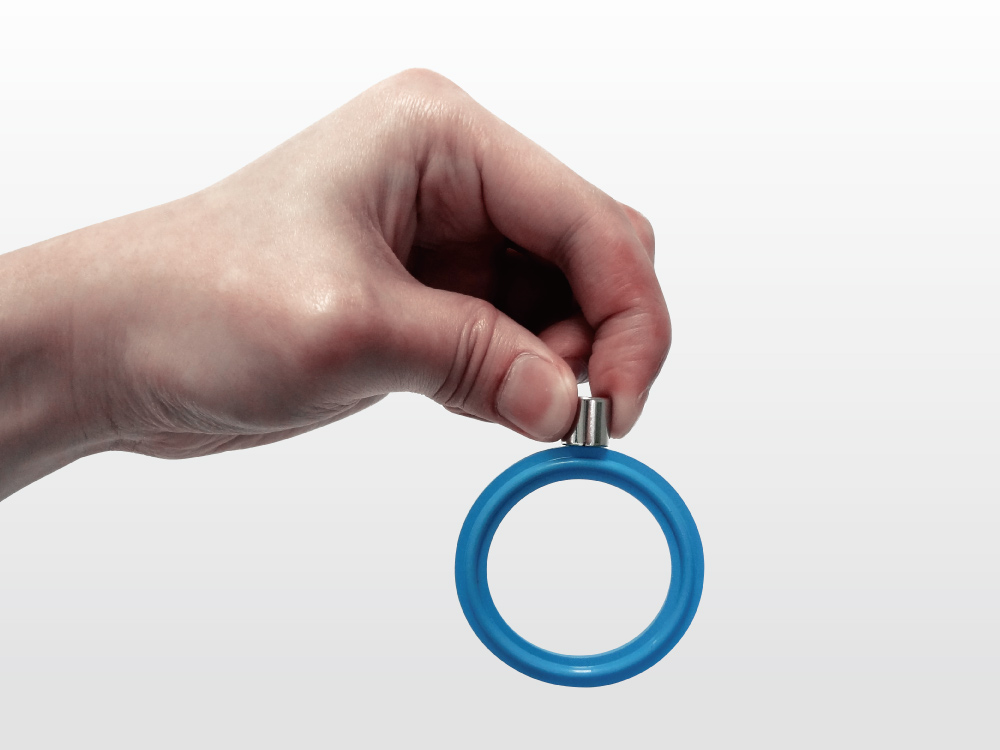

■ゴム素材でありながら、金属検知機に反応するパッキンです。これまでの異物混入対策で使われてきた、ステンレスやフッ素樹脂製の製品と比べて取扱が容易で、保持力は従来のゴムと遜色がありません。

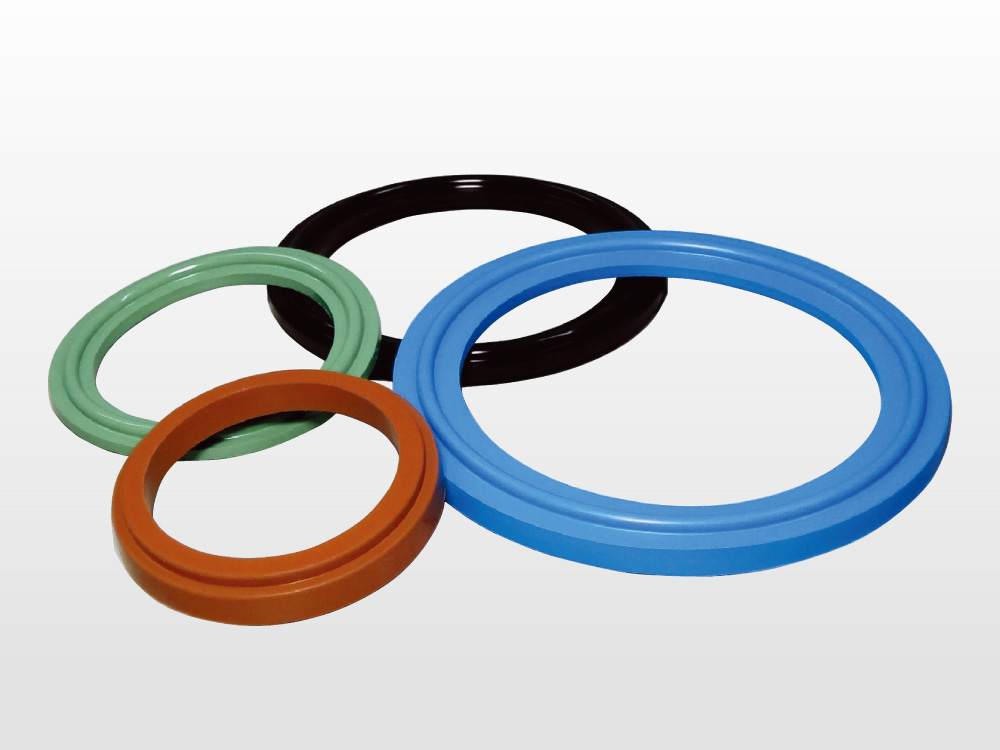

■様々な用途に合うよう4種類の材質をご用意しています。
■仕様
材質：シリコーン、EPDM、NBR、フッ素ゴム
色 ：黒色、赤色（シリコーンのみ）、青色（EPDMのみ）、緑色（NBRのみ）
＊上記以外の色も小ロットでの対応が可能です。詳しくはお問い合わせください。
＊材質の選択は、利用目的に適合したものをご使用ください。

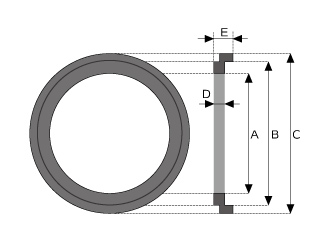

【寸法図】
製品コード頭4ケタ(製品コード列内の■■■■の部分を表します。)
【シリコーン】 黒色系 ：9760 赤色系 ：9761【ＥＰＤＭ】 黒色系 ：9766 青色系 ：9767【ＮＢＲ】 黒色系 ：9772 緑色系 ：9773【フッ素ゴム】 黒色系 ：9778 | |||||||
|---|---|---|---|---|---|---|---|
| 製品コード | 規格 | A(mmφ) | B(mmφ) | C(mmφ) | D(mm) | E(mm) | |
■■■■-01 | 1.0S | 23.2 | 29.0 | 32.8 | 5.0 | 7.0 | |
■■■■-02 | 1.5S | 35.6 | 42.3 | 46.0 | 5.0 | 7.5 | |
■■■■-03 | 2.0S | 48.0 | 55.8 | 60.0 | 5.0 | 7.0 | |
■■■■-04 | 2.5S | 60.0 | 69.5 | 73.2 | 6.2 | 6.4 | |
■■■■-05 | 3.0S | 72.8 | 82.2 | 85.4 | 6.2 | 6.4 | |
■■■■-06 | 3.5S | 85.6 | 95.3 | 99.5 | 6.2 | 6.4 | |
■■■■-07 | 4.0S | 98.1 | 108.3 | 112.5 | 6.2 | 6.4 | |
【寸法図】
製品コード頭4ケタ(製品コード列内の■■■■の部分を表します。)
【シリコーン】 黒色系 ：9762 赤色系 ：9763【ＥＰＤＭ】 黒色系 ：9768 青色系 ：9769【ＮＢＲ】 黒色系 ：9774 緑色系 ：9775【フッ素ゴム】 黒色系 ：9779 | |||||||
|---|---|---|---|---|---|---|---|
| 製品コード | 規格 | A(mmφ) | B(mmφ) | C(mmφ) | D(mm) | ||
■■■■-01 | 8A | 10.7 | 27.5 | 33.8 | 5.5 | ||
■■■■-02 | 10A | 14.2 | 27.5 | 33.8 | 5.5 | ||
■■■■-03 | 15A | 17.7 | 27.5 | 33.8 | 5.5 | ||
■■■■-04 | 1.0S | 23.8 | 43.5 | 50.5 | 5.5 | ||
■■■■-05 | 1.5S | 37.0 | 43.5 | 50.5 | 5.5 | ||
■■■■-06 | 2.0S | 49.0 | 56.5 | 64.0 | 5.5 | ||
■■■■-07 | 2.5S | 59.7 | 70.5 | 76.8 | 5.5 | ||
■■■■-08 | 3.0S | 72.8 | 83.5 | 90.5 | 5.5 | ||
■■■■-09 | 3.5S | 85.6 | 97.0 | 105.5 | 5.5 | ||
■■■■-10 | 4.0S | 98.1 | 110.0 | 118.4 | 5.5 | ||
■■■■-11 | 4.5S | 108.9 | 122.0 | 129.5 | 5.5 | ||
■■■■-12 | 5.0S | 134.0 | 146.0 | 154.8 | 5.5 | ||
【寸法図】
製品コード頭4ケタ(製品コード列内の■■■■の部分を表します。)
【シリコーン】 黒色系 ：9764 赤色系 ：9765【ＥＰＤＭ】 黒色系 ：9770 青色系 ：9771【ＮＢＲ】 黒色系 ：9776 緑色系 ：9777【フッ素ゴム】 黒色系 ：9780 | |||||||
|---|---|---|---|---|---|---|---|
| 製品コード | 規格 | A(mmφ) | B(mmφ) | C(mmφ) | D(mm) | E(mm) | F(mm) |
■■■■-01 | 8A | 10.7 | 27.5 | 33.8 | 35.8 | 5.5 | 6.2 |
■■■■-02 | 10A | 14.2 | 27.5 | 33.8 | 35.8 | 5.5 | 6.2 |
■■■■-03 | 15A | 17.7 | 27.5 | 33.8 | 35.8 | 5.5 | 6.2 |
■■■■-04 | 1.0S | 23.2 | 43.5 | 50.3 | 52.3 | 5.5 | 6.2 |
■■■■-05 | 1.5S | 37.0 | 43.5 | 50.5 | 52.5 | 5.5 | 6.4 |
■■■■-06 | 2.0S | 48.8 | 56.5 | 64.0 | 66.2 | 5.5 | 6.4 |
■■■■-07 | 2.5S | 60.5 | 70.5 | 77.5 | 79.7 | 5.5 | 6.4 |
■■■■-08 | 3.0S | 73.3 | 83.5 | 91.0 | 93.2 | 5.5 | 6.4 |
■■■■-09 | 3.5S | 85.3 | 97.0 | 105.8 | 107.8 | 5.5 | 6.2 |
■■■■-10 | 4.0S | 98.6 | 110.0 | 119.0 | 121.2 | 5.5 | 6.4 |
■■■■-11 | 4.5S | 108.5 | 122.0 | 129.8 | 131.8 | 5.5 | 6.2 |
■■■■-12 | 5.0S | 134.0 | 146.0 | 154.8 | 156.8 | 5.5 | 6.2 |
■■■■-13 | 6.0S | 159.4 | 174.0 | 182.8 | 184.8 | 5.5 | 6.2 |
■■■■-14 | 8.0S | 208.5 | 225.0 | 233.3 | 235.3 | 5.5 | 6.2 |
